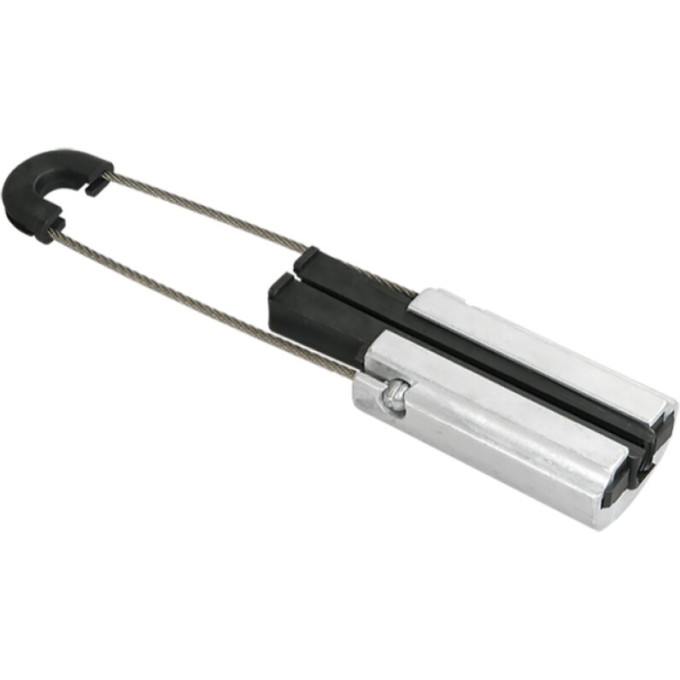

Анкерный зажим IEK ЗАН 70-95/2200 (PA 95-2000) предназначен для крепления самонесущих изолированных проводов с изолированной несущей нейтралью. Он решает задачу надёжной фиксации СИП на опоре при напряжении до 1000 В, обеспечивая удержание провода без повреждения его изоляции. Зажим не требует специального инструмента для установки — монтаж выполняется вручную.
Технические характеристики
Сечение удерживаемых СИП: 1х70…1х95 мм²
Зажимной диаметр кабеля: 12,8…15,1 мм
Количество кабелей: 1
Максимальная растягивающая нагрузка: 21600 Н
Минимальная разрушающая нагрузка: 21,78 кН
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: −60…+70 °C
Корпус: алюминиевый сплав, стойкий к коррозии
Клинья: саморегулируемые, из УФ-стойкого полимера
Габариты: 335 × 68 ± 2 × 41 ± 2 мм
Вес: 0,65 кг
Гарантийный срок: 8 лет
Срок службы: не менее 40 лет
Сценарии использования
Зажим применяется на анкерных опорах воздушных линий 0,4 кВ — для крепления СИП с одной несущей нейтралью. Подходит для монтажа ответвлений к вводам в здания и для фиксации проводов на крюках и кронштейнах. Рельефная поверхность клиньев надёжно удерживает проводник, не повреждая его изоляцию. В конструкции нет выпадающих деталей, что упрощает работу на высоте.
